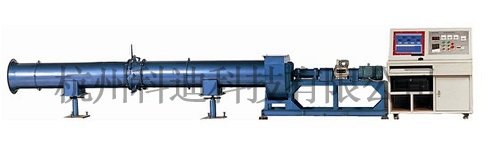

風機性能測試臺
一、系統簡介
本系統針對風機能效評定標準，結合廣大風機廠家實際生產條件研發制造。
整套系統分為四部分，分別是：
1．風室系統
2．壓力測試系統
3．風機功率測量系統
4．測試控制系統
說明：
1). 以上四部分中，風室系統可由我方提供設計圖紙或關鍵部件，由風機廠家完成風室建造，也可以由我方全部籌建。
2). 壓力測量系統可能會因整體方案的不同而不同。
二、技術參數
1、測試標準：GB/T 1236-2006 GB/T 10562-2006
2、技術參數（風量測量）
（1）測量項目：風機動壓，風機靜壓，風機全壓。
（2）風量范圍：200~160000m3/h（可根據用戶需求確定）
（3）風壓范圍：0~2500pa （可根據用戶需求確定）
（4）工況要求：溫度：0-40℃；
（5）風速：2~30m/s
（6）重復性精度： 5% 2% 0.5%
3、技術參數（功率測量）
（1）電壓：450V
（2）電流：直接測量，0-100A，大電流可使用互感器進行測量。
（3）使用溫度-20-60℃
（4）精度： 1%
三、產品特色
（1）操作簡單，風機安裝就位后，只需觸動開關，系統就可開始測量，自動記錄每一壓力值下的
空氣流量和實時風機功率，自動繪制曲線。
（2）多重對比功能：將多條風機曲線圖進行比較，風機優劣一目了然，為風機改進提供明確指導方向。
（3）使用工控機作為操控終端，使系統更安全穩定。
